說白了，電抗器是就是交流電的阻礙。更精簡一點的說法，就是電感。這個電感在中學物理里學過，這個元件的特點是“隔交流通DC”。那么電感制成的電抗器在日常生活和工控行業中有什么作用呢？今天就簡單說說它的作用吧。
電抗器的分類

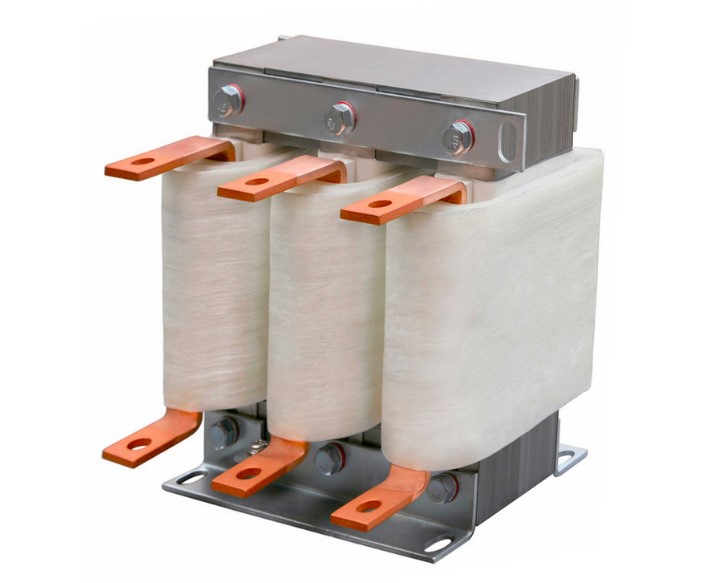

1.交流電抗器可以分為兩類:交流電抗器和DC電抗器。先說交流電抗器。它們的功能主要是抗干擾。例如，在一些工作電壓較高的交流電路中，為了更好地避免電氣設備產生的高次諧波造成的“污染”，一般在電氣設備的進線端安裝交流電抗器。它是一個三相線圈繞在一個三相鐵芯上，這個線圈的線徑要足夠粗，因?yàn)槭瞧胀ǖ?。在選擇交流電抗器時，我們重點考慮電感，應根據流過電抗器的電流不超過額定電流的3%來選擇。比如30KW的電機，允許電流為60A，那么交流電抗器的電感應為032mH
2.DC電抗器在電路中主要起濾波作用。DC電抗器的線圈纏繞在單相鐵芯上。我們知道線圈的電感在DC是零，所以在繞制的時候，繞制線圈的匝數會比交流電抗器的匝數多，這樣會有非常好的濾波效果。同時，DC反應器還可以減少無線通信噪聲造成的干擾。所以我們可以看到，無論是交流電抗器還是DC電抗器，它們的基本概念都是一樣的，就是可以抑制交流數據信號，所以這種元件應用廣泛。
電抗器在家用電器中的作用
電抗器在家用電器中的應用，比如我們?cè)诰S修電磁爐的時候，里面的扼流圈本質上就是一個電抗器，在電路中起到濾波的作用。因?yàn)殡姶艩t工作時會形成高頻電流，為了更好的避免污染市電，一般使用420mH或者580mH的電感線圈。在臺式電腦的主板上，你也會看到中小型的電抗器，也是有濾波作用的。由于筆記本主板的CPU電路需要非常穩定的DC電流，一般采用中小型電抗器進行濾波。
電抗器在工業控制領域的應用
工業生產中常用的反應器體積都很大。比如企業的數控生產車間，數控車床開關電源的輸入端安裝了交流電抗器。在數控車床電源的輸入端安裝交流電抗器，可以合理地防止各種干擾信號對數控車床尤其是數控機床電源的危害。另外，在企業生產線常用的變頻器主電路的輸入輸出端安裝電抗器。比如在的電源輸入端安裝電抗器，可以消除高次諧波對周?chē)秒娫O(shè)備的危害。在從變頻器到電機的線路中使用電抗器還具有抗干擾的功能。一般根據工程項目的實踐，當與電機之間的電纜長度超過50米時，就需要考慮安裝電抗器。另外，一些交流高壓輸電的地方也會使用電抗器，不僅可以抑制高次諧波，還有提供功率因數的實際作用。因此，電抗器在工業控制領域可以說是無處不在。
